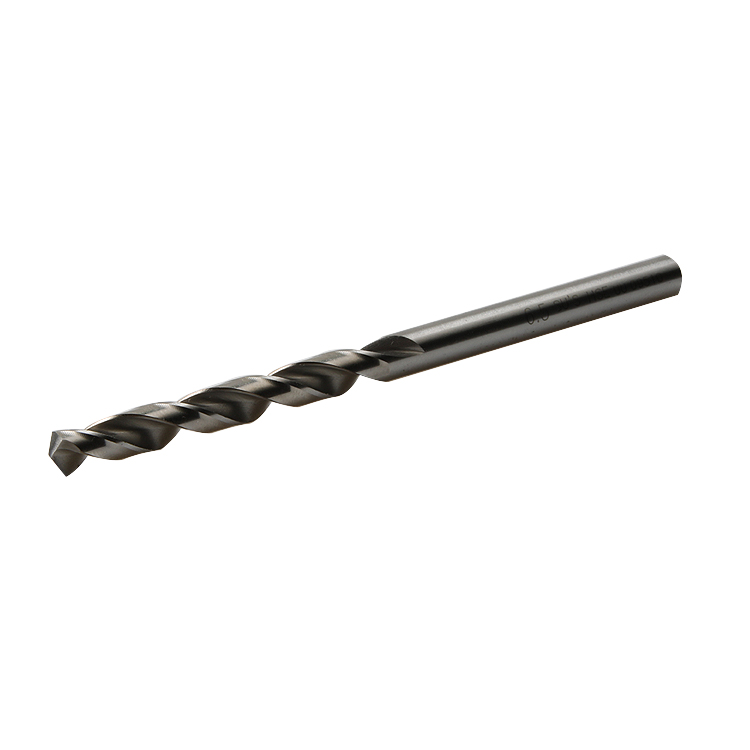

麻花钻的刃磨质量直接影响打孔的质量和效率。如刃磨不大好的钻头,打出的孔则会出现孔不圆、孔壁粗糙的现象。
麻花钻的刃磨通常是只刃磨两个后刀面,但同时要保证顶角(标准麻花钻的顶角为±118°)、后角、横刃倾斜角要正确。钻深孔时,麻花钻的顶角是118° 但是深孔,顶角应磨大点,不然铁屑蜷曲的厉害,不容易排屑。
麻花钻刃磨的方法主要有两种:
一种是从后刀面开始刃磨。一种是从主切削刃开始刃磨。
麻花钻刃磨口诀:
钻刃摆平轮面靠,钻轴左斜出锋角。由刃向背磨后面,上下摆尾别翘。
对照以上口诀,操作方法及要领:
1)两手的握法。右手握住钻头的中部,左手握住柄部。如图所示。
2)麻花钻主切削刃与砂轮外轮缘相切摆平,钻头的轴心线与砂轮圆柱母线在平面内的夹角等于59°,刃磨部分的主切削刃处于水平位置。微信:jx-gscom 机械公社圈
3)使主切削刃处于略高于砂轮水平中心平面处(约比水平中心高5-10毫米),先接触砂轮(如图所示,右手缓慢地使钻头绕自己的轴心由下向上转动(约35°左右),同时施加适当的刃磨压力,这样可使整个后面都磨到,左手配合作缓慢同步下压运动,下压的速度及幅度随要求的后角大小而变。为保证钻头中心处磨出较大的后角,还应作适当的右移运动,刃磨时两手动作的配合要谐调自然,不断反复,两后面经常轮换,至达到刃磨要求为止。
4)麻花钻的冷却。钻头刃磨压力不宜过大,并要求经常浸入水中冷却,以防止因过退火而降低硬度,关键在于刃磨时压力要适宜,以不使钻头发蓝为宜
