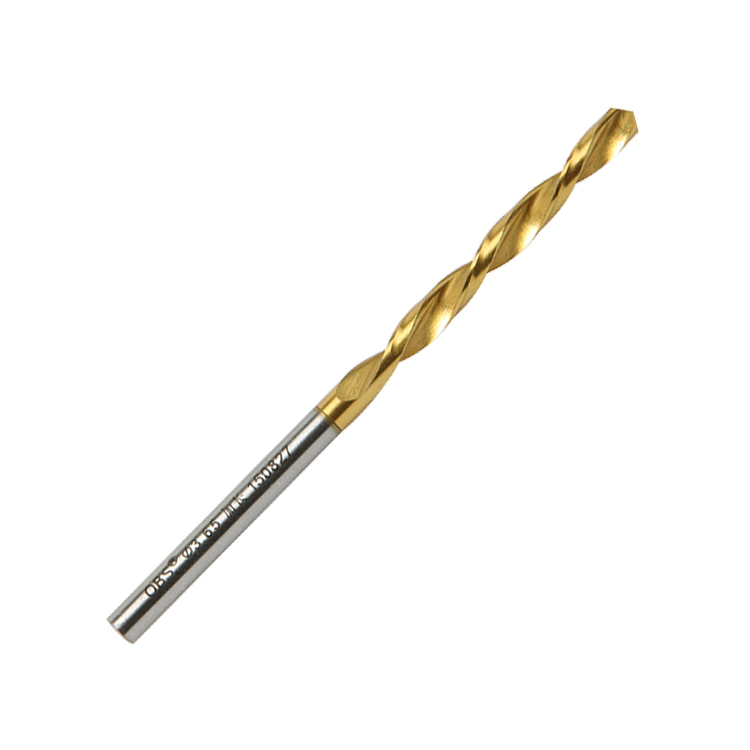

左旋麻花钻的结构如下：

所述刀刃形成一个点状中心切削刀刃用于进入工件，并且由此将左旋麻花钻对中。在刀杆上，设两个排屑槽(6、6′)，所述排屑槽(6、6′)从尖端延伸到底端。在沿刀杆的任一截面上，排屑槽在管平面上都位于彼此径向相对的位置，管平面与在管的两侧的两个刃带的共同刃带平面(F-F)成90°延伸，所述刀杆在该平面具有最大的刚性。中心切削刀刃的第二平面(E-E)的取向与刃带平面或刀杆的底端的主刚性方向(F-F)大约成90°角。

一种在对混凝土等进行的钻孔作业中，能缓和钻孔状态突然改变的情况，使钻孔作业稳定，即使在产生大粒的切屑时，钻孔效率也不致降低的左旋麻花钻。

其大致呈辐射状配置的切刃部，具有至少2个主切刃部、以及在圆周方向上配设于所述主切刃部与主切刃部之间的，至少两个副切刃部，所述主切刃部具备作为其切刃的主切刃，主切刃内端位于旋转中心，外端则位于切刃部的旋转轨迹的外缘。

左旋麻花钻应当如何维护保养？

1、在钻削钢件时，请保证充分的冷却量并使用金属切削液。

2、良好的钻杆钢性与导轨间隙能提高钻孔的精度及钻头的寿命。

3、请确保磁座与工件之间的平整与清洁。

4、钻薄板时，要将工件加固，钻大型工件时，请保证工件的稳固。

5、在钻孔开始与结束时，进给量应降低1/3。

6、对钻削时出现大量细小粉未的材料，如铸铁、铸铜等，可以不使用冷却液，而采用压缩空气帮助排屑。

7、请及时清除缠绕在钻体上的铁屑，以保证排屑顺畅。

左旋麻花钻如何使用：

1、左旋麻花钻应装在特制的包装盒里，避免振动相互碰撞。

2、使用时，从包装盒里取出左旋麻花钻应即装到主轴的弹簧夹头里或自动更换左旋麻花钻的刀具库里。用完随即放回到包装盒里。

3、测量左旋麻花钻直径要用工具显微镜等非接触式测量仪器，避免切削刃与机械式测量仪接触而被碰伤。

4、某些数控钻床使用定位环某些数控钻床则不使用定位环，如使用定环的其安装时的左旋麻花钻深度定位一定要准确，如不使用定位环其钻头装到主轴上的伸长度要调整一致，多主轴钻床更要注意这一点，要使每个主轴的钻孔深度要一致。如果不一致有可能使钻头钻到台面或无法钻穿线路板造成报废。

5、平时可使用40倍立体显微镜检查钻头切削刃的磨损。

6、要经常检查主轴和弹簧夹头的同心度及弹簧夹头的夹紧力，同心度不好会造成小直径的钻头断钻和孔径大等情况，夹紧力不好会造成实际转速与设置的转速不符合，夹头与钻头之间打滑。

7、定柄左旋麻花钻在弹簧夹头上的夹持长度为钻柄直径的4～5倍才能夹牢。

8、要经常检查主轴压脚。压脚接触面要水平且与主轴垂直不能晃动，防止钻孔中产生断钻和偏孔。

9、钻床的吸尘效果要好，吸尘风可降低钻头温度，同事带走粉尘减少摩擦产生高温。

10、基板叠层包括上、下垫板要在钻床的工作台上的一孔一槽式定位系统中定位牢、放平。使用胶粘带需防止钻头钻在胶带上使钻头粘附切屑，造成排屑困难和断钻。

11、订购厂商的钻头，入厂检验时要抽检其4％是否符合规定。并100％的用10～15倍的显微镜检查其缺口、擦伤和裂纹。

推荐阅读：至佳为您讲解左旋麻花钻的使用寿命以及精度分析

由于左旋麻花钻的磨损区域大、图形特殊、规律较为复杂，使有关磨钝标准的执行及耐用度与钻削速度关系的研究面临诸多困难。因而生产中常以钻头不能切削（或切削作用失效）时的总钻削时间作为钻头的切削寿命，在自动生产线上则多以最大可钻孔个数标示钻头的切削性能，并以此为依据管理钻头寿命。因此，试验采用相同的钻头以不同转速钻削厚度相等的钢板，研究钻削速度对钻孔个数和钻头切削寿命的影响。
