第一：合金钻头结构特点

合金钻头是最常用的孔加工刀具,合金钻头的直线型主切削刃较长,两主切削刃由横刃连接,容屑槽为螺旋形(便于排屑),螺旋槽的一部分构成前刀面,前刀面及顶角(2Ø)决定了前角g的大小,因此钻尖前角不仅与螺旋角密切相关,而且受到刃倾角的影响。麻花钻的结构及几何参数见图1。

D:直径y:横刃斜角a:后角b:螺旋角Ø:顶角d:钻芯直径L:工作部分长度

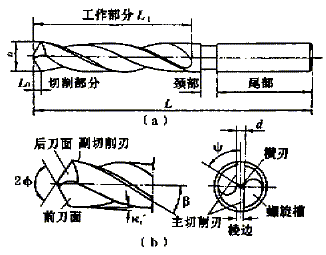

图1合金钻头结构及切削部分示意图

横刃斜角y是在端面投影中横刃与主切削刃之间的夹角,y的大小及横刃的长短取决于靠钻芯处的后角和顶角的大小。当顶角一定时,后角越大,则y越小,横刃越长(一般将y控制在50°～55°范围内)。

第二：合金钻头受力分析

合金钻头钻削时的受力情况较复杂,主要有工件材料的变形抗力、合金钻头与孔壁和切屑间的摩擦力等。钻头每个切削刃上都将受到Fx、Fy、Fz三个分力的作用。

图2合金钻头切削时的受力分析

如图2所示,在理想情况下,切削刃受力基本上互相平衡。其余的力为轴向力和圆周力,圆周力构成扭矩,加工时消耗主要功率。合金钻头在切削力作用下产生横向弯曲、纵向弯曲及扭转变形,其中扭转变形最为显著。扭矩主要由主切削刃上的切削力产生。经有限元分析计算可知,普通钻尖切削刃上的扭矩约占总扭矩的80%,横刃产生的扭矩约占10%。轴向力主要由横刃产生,普通钻尖横刃上产生的轴向力约占50%～60%,主切削刃上的轴向力约占40%。

图3钻芯直径d-刚度Do关系曲线

推荐阅读：想知道麻花钻加工精孔的妙招吗？

在加工机械零件上的一些较高精度的孔时，可以用麻花钻钻扩孔来替代扩铰孔，尤其在加工非标准精孔时，就显得操作更方便，能适应各种不同的金属材料的加工。麻花钻钻扩孔是经改磨过的钻头在已有孔的基础上，再经扩钻加工的一种精加工孔的操作，简称钻精孔。其精度达H7，表面粗糙度达Ra0.8。一般由于操作者在操作时不得法，钻出的孔精度偏低。笔者经过多年的实践操作，至佳刀具认为从以下几方面加以控制。钻精孔的精度会得以保证。
