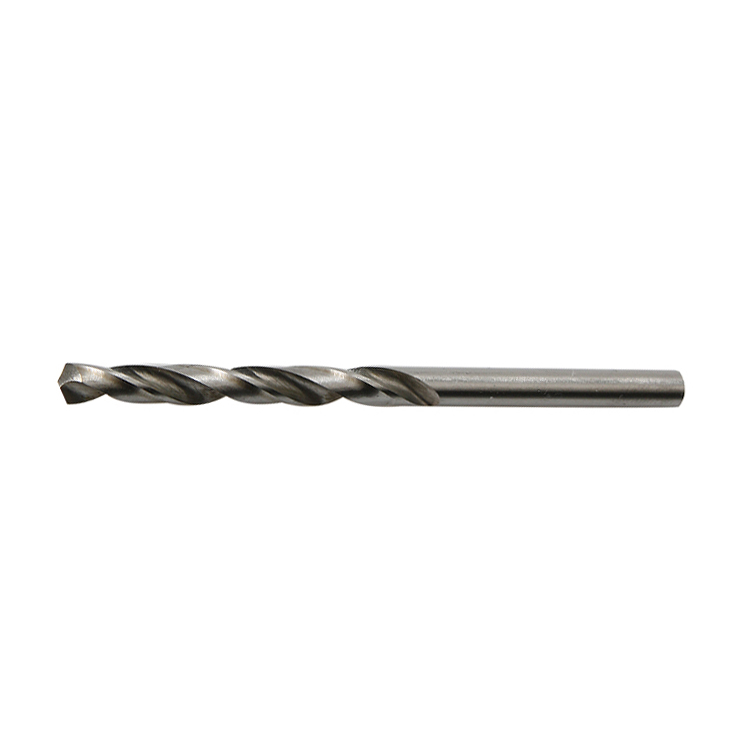

高速钢钻头的几何角度如下：

（1）螺旋角β螺旋角是钻头螺旋槽上最外圆的螺旋线展开成直线后与钻头轴线的夹角。由于螺旋槽上各点的导程相同，因而钻头不同直径处的螺旋角是不同的，外径处螺旋角最大，越接近中心螺旋角越小。增大螺旋角则前角增大，有利于排屑，但钻头刚度下降。标准麻花钻的螺旋角为18°～38°。对于直径较小的钻头，螺旋角应取较小值，以保证钻头的刚度。

（2）前角γOm：由于高速钢钻头的前刀面是螺旋面，主切削刃上各点的前角是不同的。从外圆到中心，前角逐渐减小。刀尖处前角约为30°，靠近横刃处则为-30°左右。横刃上的前角为-50°～-60°。

（3）后角αOm：麻花钻主切削刃上选定点的后角，是通过该点柱剖面中的进给后角αOm来表示的。柱剖面是过主切削刃选定点m，作与钻头轴线平行的直线，该直线绕钻头轴心旋转所形成的圆柱面。αOm沿主切削刃也是变化的，越接近中心αOm越大。麻花钻外圆处的后角α，通常取8°～10°，横刃处后角取20°～25°。这样能弥补由于钻头轴向进给运动而使主切削刃上各点实际工作后角减小所产生的影响，并能与前角变化相适应。

（4）主偏角κrm:主偏角是主切削刃选定点m的切线在基面投影与进给方向的夹角。麻花钻的基面是过主切削刃选定点包含钻头轴线的平面。由于钻头主切削刃不通过轴心线，故主切削刃上各点基面不同，各点的主偏角也不同。当顶角磨出后，各点主偏角也随之确定。主偏角和顶角是两个不同的概念。

（5）锋角2φ:锋角是两主切削刃在与其平行的平面上投影的夹角。较小的锋角容易切入工件，轴向抗力较小，且使切削刃工作长度增加，切削层公称厚度减小，有利于散热和提高刀具耐用度；若锋角过小，则钻头强度减弱，变形增加，扭矩增大，钻头易折断。因此，应根据工件材料的强度和硬度来刃磨合理的锋角，标准麻花钻的锋角2φ为118°

（6）横刃斜角ψ:横刃斜角是主切削刃与横刃在垂直于钻头轴线的平面上投影的夹角。当麻花钻后刀面磨出后，ψ自然形成。由图3-5可知，横刃斜角ψ增大，则横刃长度和轴向抗力减小。标准麻花钻的横刃斜角约为50°～55°。

推荐阅读：至佳解析合金钻头的刃磨要求

合金钻头主要由柄部和工作部组成。工作部的切削部有两个主切削刃和副切削刃，两个前面和后面，两个刃带和一个横刃组成，担负全部切削工作。工作部的导向部起导向和备磨作用，容屑槽做成螺旋形以利导屑。切削刃长度不等钻削时， 直柄麻花钻的工作中心由O—O移到O′—O′，切削不均匀，使钻头很快磨损，并使孔径扩大。顶角不对称且切削刃长度不等钻削时，两条切削刃受力不平衡，而且麻花钻的工作中心位移使合金钻头很快磨损钻出的孔不仅孔径扩大，而且还会产生台阶。
